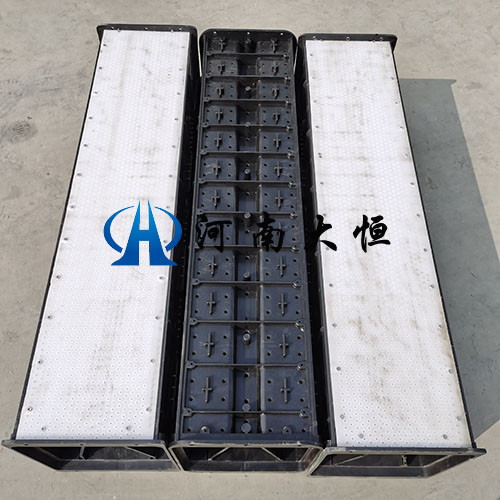

大恒環保反硝化濾池S型濾磚出水端組件
1.概要
各部件應在棚下或油布下完全組裝，并且在安裝之前要堆垛在濾池之內或周圍。組裝后的濾磚應使用灰紙板或泡沫板覆蓋，并在組裝后24小時內安裝在灌漿底座內。
2.建議的搬運程序
根據S型濾磚的長度，在搬運和移動組裝部件時須提供低支撐。
3.端面組裝
按照已核準工程圖組裝，出水槽采用適當數量的標準塊、水槽、拼塊拼接而成。我方現場服務代表應指導承包商正確組裝和安裝濾磚。
操作程序如下：
· 揭去各過濾模塊的檢驗標簽。
· 到貨時，榫槽接頭裝填有合成橡膠密封劑，上面覆有保護膠帶。必須揭去膠帶并檢查密封劑。如果槽內未注滿密封劑，則需要往槽里添加3mm直徑的"3M"密封劑。
· 往模塊插口端的外槽內裝入環形墊片，確保O形圈片位于模塊的底部。
· 使用模塊組裝工具組裝過濾模塊。
a. 所有的過濾模塊在組裝之前都要檢查內壁的平直度。
b. 如果壁向外彎，在組裝之前使用模塊組裝工具將2×4模塊插入到模塊內校直。
· 將一個模塊的插端插入到另一個模塊的承插端，但不要強行插進去。
· 使用組裝工具將模塊拉到一起。開始時慢慢地往一起拉模塊，直至接收口恰好與O形圈接觸。如果O形圈從接口處脫出，用手指將其按回去。然后，繼續往一起拉模塊。
· 確保工具上的調整螺釘調節得足夠緊，使接頭上的所有掛耳都落入接收口的接收器內。定期檢查該調整。
· 必須按照下列方法檢查榫槽接頭：
注：如果接頭組裝的不正確，應拆開并正確安裝。如果榫槽接頭嚴重變形，則應報廢該組件并使用新件。如果已經確定內接頭已正確組裝，則接著檢查并確保O形圈位于槽內。
a. 組裝完該接頭后檢查各個接頭。檢查全部長度的三角接頭，長榫槽接頭的兩側，確保接頭已正確嚙合，每個模塊上有一個閃光燈和一塊鏡子。
b. 確保承插端內周上的所有互鎖都已正確接合。
c. 當模塊端部有焊板時，必須通過甲板孔檢查榫槽接頭。
提醒：必須對每個接頭進行檢查。必須采用無泄漏接頭完成組裝。本操作程序的質量控制由承包商負責。
· 端板–在安裝端板之前，檢查濾磚端側以確保其清潔。端板必須用聚氨酯密封劑捻縫，并壓配就位。在相應的槽內以及三角壁和外緣配合端板的頂部周圍填縫。其目的是密封濾磚端面的后一個模塊。端板必須在s濾磚安裝過程中釘入濾池壁內使其安裝就位。
S型濾磚裝入灌漿底座后，應采用模塊和楔塊使端板保持就位直到灌漿完成。
注：如果不正確完成該操作，端板可能會被拔出來并造成泄漏。
